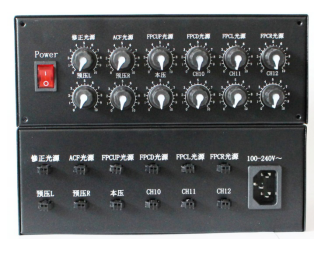

十四路12线模拟光源控制器

产品名称：十四路12线模拟光源控制器

AP为电位器模拟手动调理。十四路12线在两路两级切换的基础上再单独增加10路，一起能够完成输出多个电压，在依据路数不同来设置需求的不同的电流，调理旋钮前面CH1-CH4,对应输出CH1-CH2,输出电流电压为DC5V/700mA,

在不触发的情况下，调理旋钮CH1来操控CH1输出的亮度，调理旋钮CH2来操控CH2输出的亮度,

在触发形式的情况下，调理旋钮CH3来操控输出CH1的亮度，调理旋钮CH4来操控CH2的输出亮度，

经过外触发来完成一个通道能够出现两个亮度，触发的时分是一个亮度，不触发的时分一个亮度，

操控器外触发输出电压DC3V-DC24V都能够，触发端子为25PIN,di一脚为公共端正极，2.3脚为负极

机器视觉光源输出CH3-CH10,输出电流电压为DC5V/700mA，对应旋钮输出：

旋钮CH5对应输出CH3

旋钮CH6对应输出CH4

旋钮CH7对应输出CH5

旋钮CH8对应输出CH6

旋钮CH9对应输出CH7

旋钮CH10对应输出CH8

旋钮CH11对应输出CH9

旋钮CH12对应输出CH10

操控器输出CH11-CH12，输出电流为DC12/500mA,对应旋钮输出：

旋钮CH13对应输出CH11

旋钮CH14对应输出CH12

为了操控器更好的差异电压，做到维护光源不被操控器烧坏，操控器输出都为3PIN端子。

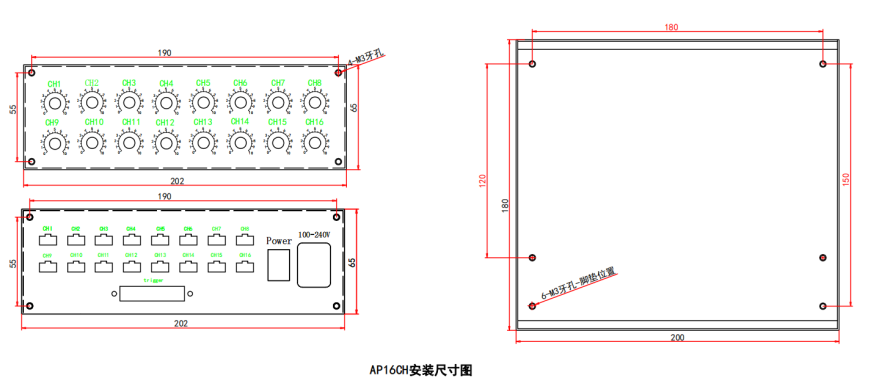

机器视觉光源尺度安装图：
